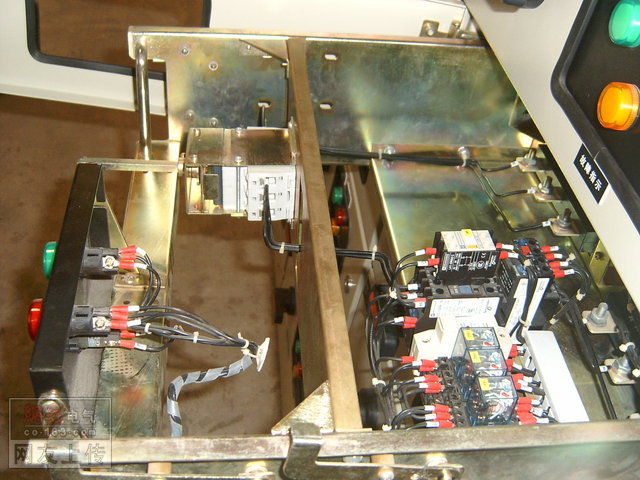

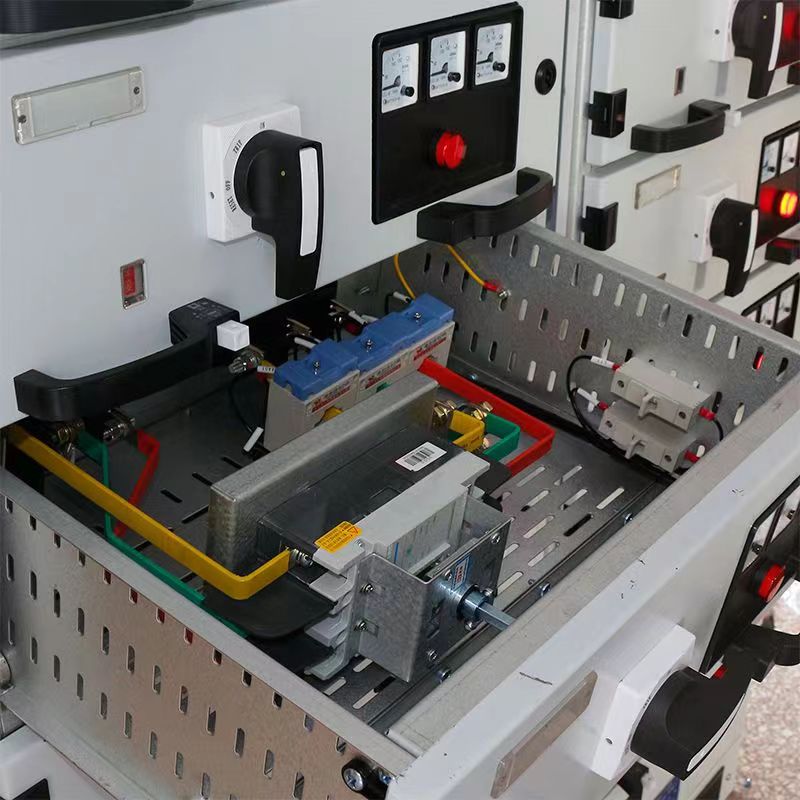

低压抽屉柜， 抽屉式开关柜是采用钢板制成封闭外壳，包括手柄、 门 板、手把、左侧板、右侧板、元件安装板、 断路器 、支件、主电路插件，活接在门板上的手柄连接连杆，连杆安装在断路器上，连杆中部咬合摆板，摆板下面对应销轴，销轴套上 弹簧 插入轴套内，用 螺栓 将轴套固定在弯板上，弯板固定在左侧板和右侧板上，销轴上有一凸台压在弹簧上，销轴下端对准开关柜体上的托板的小孔。 进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。低压抽屉柜型号很多，归纳起来分为GCK、GCS、MNS这几种型号。

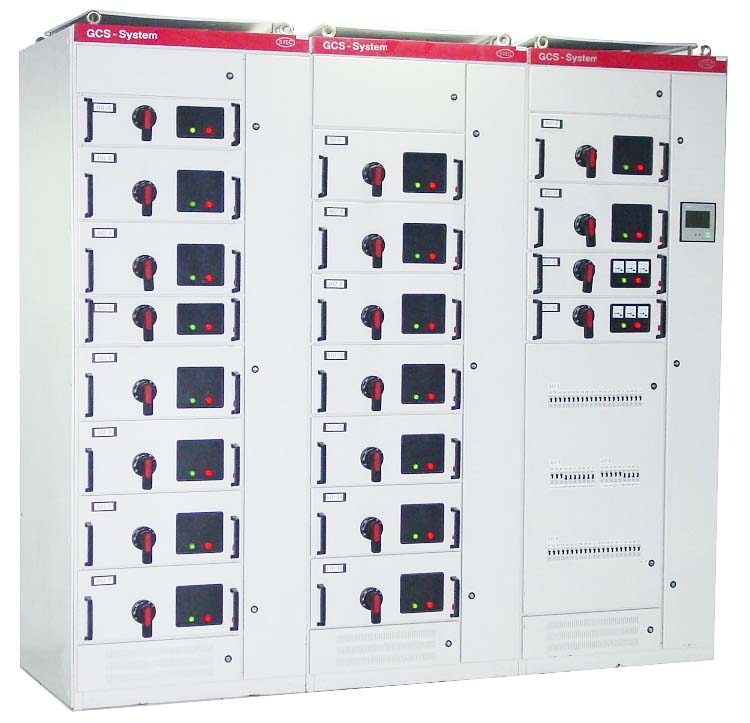

GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V(690V)，额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、 电容 补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、 高层 建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

执行标准:

本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求

结构特点：

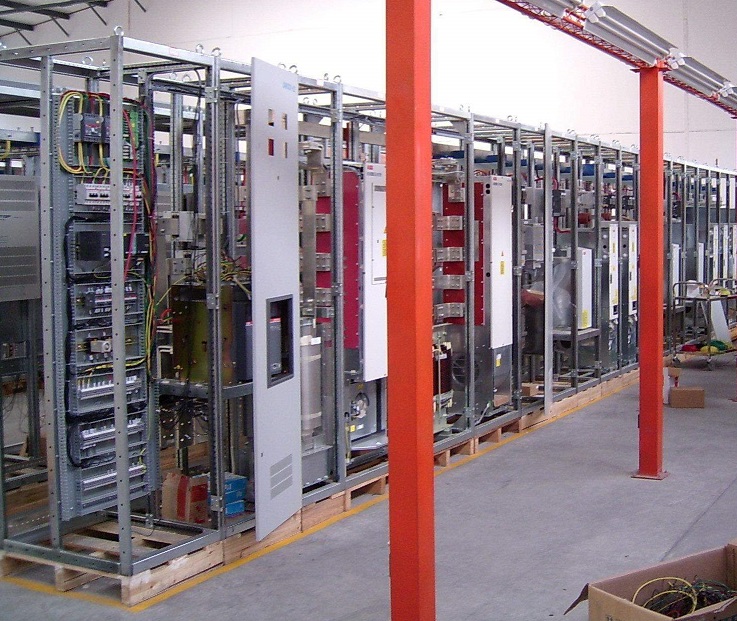

1、框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。

2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。

3、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

4、电缆隔室的设计使电缆上、下进出均十分方便。

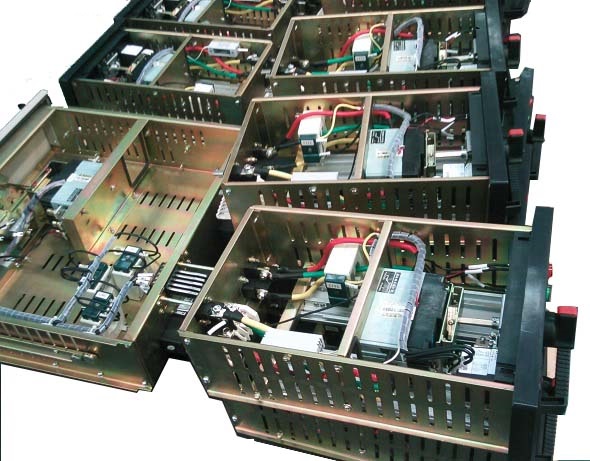

5、抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。

6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用。

7、柜体的防护等级为IP30 IP40，还可以按用户需要选用。
